¿Por qué las barras huecas son más eficientes que las macizas en torsión?

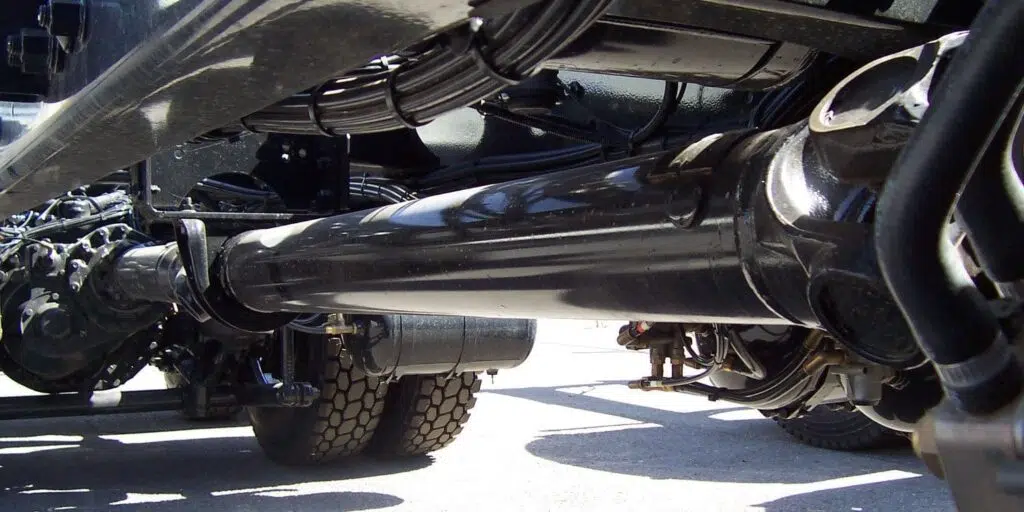

Imagina un camión de carga transportando toneladas de mercancía a lo largo de una carretera montañosa. Para mover todo ese peso, el motor debe generar una gran cantidad de fuerza, la cual debe ser transmitida de forma eficiente hasta las ruedas. Esto se logra mediante un complejo sistema de transmisión, cuyo desempeño depende en gran medida de la integridad de cada uno de sus componentes. La barra de transmisión se encuentra entre la caja de cambios y el diferencial, una pieza fundamental que debe ser ligera, resistente y capaz de soportar elevadas cargas torsionales sin comprometer la seguridad ni el rendimiento del vehículo.

En este tipo de aplicaciones exigentes, la barra de transmisión suele tener una geometría hueca. Esta elección no es casual ni meramente estética: responde a criterios estrictamente mecánicos, ya que una barra hueca ofrece ventajas estructurales significativas frente a una maciza en términos de resistencia a la torsión y eficiencia de peso.

El empleo de barras huecas trasciende el ámbito del transporte pesado. Su uso es común en numerosos sectores industriales y aplicaciones mecánicas donde las cargas torsionales representan un desafío técnico. La razón detrás de esta preferencia se basa en un principio fundamental de la mecánica, sencillo en su formulación pero con profundas implicaciones en el diseño y la ingeniería.

La torsión es el fenómeno mecánico que se produce cuando se aplica un momento o fuerza que tiende a provocar la rotación de un cuerpo alrededor de su eje longitudinal. En términos cotidianos, para hacernos una idea, equivale a la acción de retorcer una toalla mojada para escurrirla: se aplica un momento que induce una rotación relativa entre los extremos. En ingeniería, muchos elementos estructurales están sometidos a este tipo de esfuerzo, desde ejes de transmisión y herramientas rotativas, hasta componentes de maquinaria industrial. La capacidad de una barra para resistir la torsión no solo afecta su vida útil, sino que es determinante para garantizar la seguridad, eficiencia y fiabilidad del sistema al que pertenece.

¿Por qué las barras huecas son más eficientes en torsión?

La resistencia de una barra frente a esfuerzos torsionales no depende únicamente de la cantidad total de material que la compone, sino de cómo está distribuido respecto al eje de giro. En una barra maciza, el esfuerzo cortante inducido por la torsión alcanza su valor máximo en la superficie exterior y decrece linealmente hacia el centro, donde tiende a cero. Como resultado, el material cercano al eje central aporta muy poco a la resistencia efectiva, lo que representa una ineficiencia estructural en términos de uso del material.

En cambio, una barra hueca concentra el material en las zonas perimetrales, es decir, allí donde los esfuerzos son más elevados. Esta configuración no solo mejora la capacidad de la barra para resistir torsión, sino que además reduce el peso total del componente, una ventaja crítica en aplicaciones donde el rendimiento estructural y la eficiencia energética son prioridades, como ocurre en el sector automotriz, aeroespacial o ferroviario.

Momento Polar de Inercia: la clave de la resistencia a la torsión

La eficiencia torsional de una barra está directamente relacionada con una propiedad geométrica conocida como momento polar de inercia (representado por la letra J). Esta magnitud expresa cómo se distribuye el área de la sección transversal respecto al eje de rotación. Cuanto mayor sea el valor de J, mayor será la capacidad de la sección para resistir deformaciones torsionales.

Para una barra hueca, el momento polar de inercia puede superar significativamente al de una barra maciza de igual masa, ya que el material se encuentra a mayor distancia del eje, lo que incrementa su efectividad estructural. Esta es precisamente la razón por la que las barras huecas no solo igualan sino que pueden superar en rendimiento torsional a sus equivalentes macizos, especialmente cuando se considera la relación resistencia/peso.

La expresión matemática del momento polar de inercia para una barra hueca de sección circular es la siguiente:

J_hueca​= π/2 x (R_o⁴ ​− R_i⁴​)​

Donde:

• R_o​ es el radio exterior de la sección transversal,
• R_i​ es el radio interior.

Esta fórmula ilustra cómo pequeñas variaciones en los radios pueden tener un gran impacto en la resistencia torsional, al estar la inercia polar directamente relacionada con la potencia cuarta de la distancia al eje.

Aplicaciones prácticas: más allá de la teoría

El uso de barras huecas no se limita a un principio teórico sobre eficiencia estructural. En el campo de la ingeniería aplicada, este tipo de elementos demuestra ventajas sustanciales en múltiples sectores industriales donde la torsión, el peso y la durabilidad juegan un papel determinante.

Una barra hueca no solo mejora la resistencia torsional frente a una barra maciza de igual peso, sino que reduce significativamente la masa total del sistema, lo cual se traduce en una mejora directa en la eficiencia energética y en una menor carga sobre otros componentes mecánicos.

Continuando con el ejemplo anterior, en un camión de carga, una barra de transmisión hueca no solo resiste mejor los momentos torsionales generados durante arranques, aceleraciones o subidas en pendiente, sino que, al ser más ligera, contribuye a un menor consumo de combustible y reduce el desgaste de componentes adyacentes.

En aeronaves, donde cada gramo importa, las barras huecas permiten mantener la integridad estructural con un peso mínimo, optimizando el rendimiento global del sistema. Incluso en sectores como el de las bicicletas de alto rendimiento, su uso maximiza la eficiencia del pedaleo sin penalizar la ligereza, aspecto esencial en competiciones de nivel profesional.

Ventajas adicionales de las barras huecas

Optimización de materiales y reducción de costos:

Uno de los beneficios más relevantes es la optimización del uso de material. Al distribuirse de forma más eficiente, el material requerido para alcanzar una determinada resistencia torsional se reduce considerablemente. Esto conlleva:

• Menor cantidad de materia prima utilizada.
• Disminución de costes de producción, manipulación y transporte.
• Mayor viabilidad en producciones en masa.

Esta eficiencia estructural convierte a las barras huecas en una opción preferida en entornos industriales donde la rentabilidad y la funcionalidad deben coexistir.

Mayor durabilidad y resistencia a la fatiga

Las barras huecas presentan una distribución de tensiones más homogénea, lo cual reduce la concentración de esfuerzos críticos. Esto tiene dos efectos directos:

• Menor riesgo de fisuración por fatiga.
• Mayor vida útil del componente, incluso bajo condiciones de carga cíclica severa.

Este atributo es especialmente valioso en entornos como la industria aeroespacial, ferroviaria o de maquinaria pesada, donde un fallo estructural podría tener consecuencias graves tanto en seguridad como en costes operativos.

Flexibilidad en el diseño y personalización

Gracias a su geometría, las barras huecas permiten una alta adaptabilidad a los requerimientos específicos del diseño. Se pueden fabricar con diversas:

• Longitudes,
• Diámetros exteriores e interiores,
• Aleaciones metálicas o materiales compuestos.

Esto ofrece a los ingenieros una gran libertad de diseño, permitiendo soluciones a medida para sistemas complejos o con limitaciones geométricas estrictas.

Mejor comportamiento dinámico

Una barra hueca, al tener menor masa y menor momento de inercia rotacional, responde con mayor rapidez ante cambios en la velocidad de giro. Esta cualidad mejora significativamente el comportamiento dinámico en sistemas rotativos, ofreciendo:

• Mayor precisión en mecanismos de alta velocidad.
• Menor esfuerzo requerido para aceleración o frenado.

Estas características son determinantes en equipos de alta tecnología, robótica, vehículos deportivos y maquinaria de control preciso.

Eficiencia energética y sostenibilidad

Reducir el peso de los componentes contribuye directamente a mejorar la eficiencia energética del sistema. Menor masa implica menos energía para:

• Acelerar,
• Mantener velocidad,
• Frenar.

En resumen

Al aligerar el sistema, se reduce la huella de carbono en entornos donde el consumo energético es crítico. Este aspecto es fundamental en una era donde la sostenibilidad y la optimización energética son prioridades transversales en la ingeniería moderna.

Las barras huecas no solo destacan por su eficiencia frente a esfuerzos torsionales, sino que también aportan ventajas estructurales, funcionales y económicas que las convierten en una solución muy eficaz para el diseño de componentes mecánicos.

Además de optimizar el uso de materiales y reducir costes, ofrecen mayor durabilidad, mejor respuesta dinámica y mayor eficiencia energética, lo que resulta especialmente útil en sistemas donde la torsión juega un papel clave. Por todo ello, optar por una barra hueca no es solo una cuestión técnica: es una decisión estratégica que mejora el rendimiento, la fiabilidad y la sostenibilidad del conjunto mecánico en el que se integra.

Si después de todo lo comentado te sigues preguntando ¿Cómo y cuando elegir una opción u otra?, te dejaré aquí debajo una tabla que te ayudará a decidir cuál usar.

¿Cuándo elegir una barra hueca o una barra maciza?

Criterio	Barra Hueca	Barra Maciza
Tipo de esfuerzo principal	Torsión elevada	Cargas axiales o combinadas, impactos
Resistencia a la torsión	Alta eficiencia con menor masa	Alta resistencia absoluta, pero menos eficiente en relación peso/resistencia
Distribución del material	Óptima (material alejado del eje, mayor momento polar de inercia)	Menos eficiente (material central poco útil para torsión)
Peso total del componente	Menor peso ⇒ mejor eficiencia energética	Mayor peso ⇒ más inercia y consumo
Aplicaciones típicas	Ejes de transmisión, aeronáutica, automoción, robótica	Elementos estructurales simples, bastidores, piezas sometidas a impacto
Respuesta dinámica (alta velocidad)	Mejor (menor inercia rotacional)	Menor capacidad de respuesta
Durabilidad ante fatiga	Mayor (tensiones más uniformes)	Menor (posible concentración de tensiones internas)
Flexibilidad en el diseño	Alta (posibilidad de personalización de diámetros y materiales)	Menor flexibilidad, pero más simple de fabricar
Fabricación y mecanizado	Requiere procesos específicos (extrusión, conformado, soldadura)	Más sencillo y económico de mecanizar
Disponibilidad y coste por unidad	Puede ser más costosa o especializada	Alta disponibilidad y bajo coste unitario
Recomendado cuando…	Se busca rendimiento estructural con bajo peso y alta torsión	Se prioriza simplicidad, robustez o bajo coste sin optimización de peso
