Las chavetas son elementos de unión entre componentes mecánicos que transmiten movimiento de uno a otro. Las chavetas se colocan en ranuras o alojamientos llamados chaveteros, estos se mecanizan en correspondencia al tamaño y dimensiones de la chaveta. (Ver tablas)
En una unión eje-cubo, la chaveta transmite el par a través de sus caras de contacto. La anchura y la altura se seleccionan atendiendo al diámetro del eje y a la geometría normalizada, pero la longitud útil no puede fijarse mediante una proporción universal del diámetro. Debe dimensionarse para el par de cálculo y comprobarse frente al esfuerzo cortante y a la presión de contacto sobre la chaveta y el cubo. También es necesario evaluar la resistencia del eje, la concentración de tensiones introducida por el chavetero, el ajuste y la presencia de cargas variables o inversiones de giro. En una unión mecánica correctamente diseñada, estos aspectos se verifican conjuntamente.
El chavetero es la ranura mecanizada en el eje o en el cubo que aloja la chaveta. Su función principal es permitir la transmisión del par; la fijación axial y el centrado pueden requerir elementos o ajustes adicionales. Antes de fabricar una unión deben revisarse las tolerancias del conjunto, la longitud disponible del cubo y la norma dimensional correspondiente.

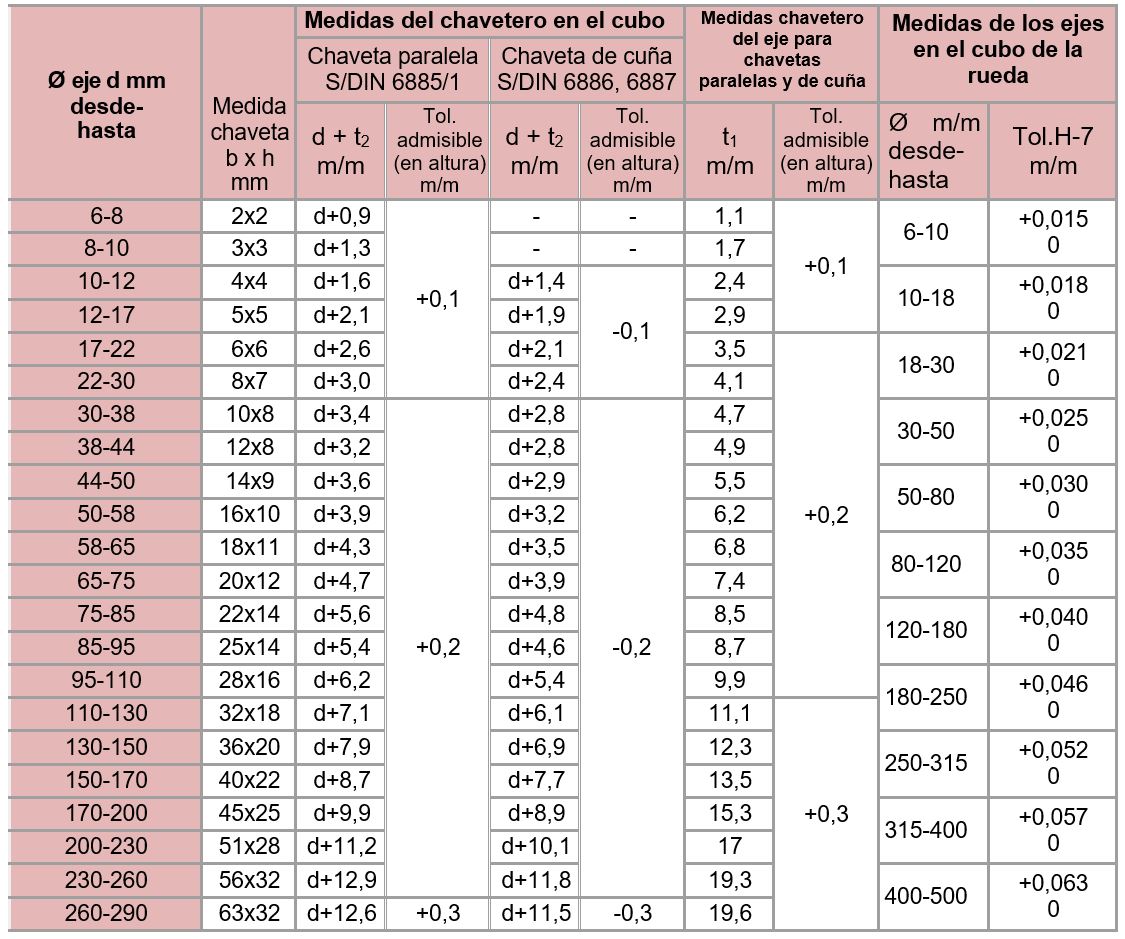

Chaveteros y chavetas DIN 6885/1 – 6886 – 6887
Chaveta Paralela S/DIN-6885/1
Chaveta Paralela S/DIN-688
Chaveta de cuña con cabeza S/DIN-6887
Lengüeta redonda S/DIN-6888
El uso de chavetas y chaveteros en el diseño de elementos mecánicos tiene varias ventajas. En primer lugar, ofrecen una conexión mecánica robusta y precisa, que transmite fuerzas de manera eficiente y precisa en aplicaciones de transmisión de potencia. Además, proporcionan un acoplamiento rígido, evitando el deslizamiento relativo entre los componentes conectados.
Otro beneficio importante es la facilidad de montaje y desmontaje. Las chavetas permiten una unión rápida y desmontable de los componentes, lo que facilita el mantenimiento y la reparación de las máquinas. Además, el uso de chaveteros normalizados y dimensiones estandarizadas simplifica el diseño y la fabricación, ya que se pueden utilizar componentes intercambiables.
En términos de diseño, su uso proporciona una mayor flexibilidad. Permite la conexión de componentes de diferentes materiales, tamaños y configuraciones, lo que facilita la adaptación a diferentes requisitos de diseño y aplicaciones específicas. Además, su diseño puede optimizarse para soportar cargas específicas y minimizar el desgaste o la fatiga. Sin embargo, es importante considerar algunas limitaciones al utilizar chavetas y chaveteros. La concentración de tensiones en la ranura de la chaveta puede generar puntos débiles y propensos a la fractura.
